Sunsynk Power Flow Card: la pantalla del inversor en tu panel

Descripción general

Sunsynk Power Flow Card imita la pantalla de un inversor híbrido: strings de placas, inversor, batería con su autonomía, red, cargas esenciales y no esenciales, temperaturas y energía del día, con flujos animados. Funciona con Sunsynk, Deye, Solis, Lux, FoxESS, Goodwe, Huawei y otros, siempre que tengas sus sensores.

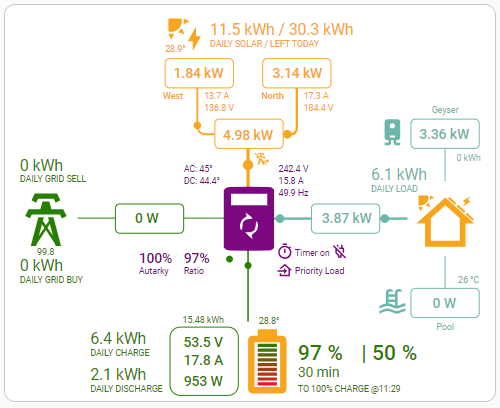

Versión lite de la tarjeta con dos strings, inversor, batería al 97 por ciento, red, casa y cargas auxiliares — Estilo `lite`: dos strings, batería, red y cargas.

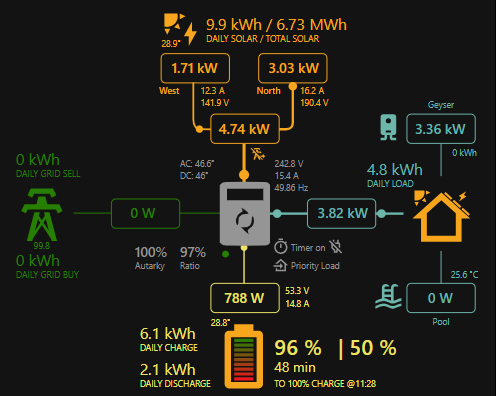

Versión compacta de la tarjeta — Estilo `compact`.

Imágenes: Sunsynk Power Flow Card de slipx06, licencia MIT.

Requisitos

Un inversor híbrido con sus sensores en Home Assistant, por ejemplo con Solarman.
HACS → «Sunsynk Power Flow Card» → Descargar y recarga el navegador.
Repositorio: slipx06/sunsynk-power-flow-card. Su wiki tiene configuraciones listas para cada integración.

Ideas de uso

La pantalla del inversor en la tableta del salón, sin bajar al garaje. Es el ejemplo de abajo.
Autonomía de la batería esta noche, calculada con el consumo actual y el SOC mínimo.
Cargas no esenciales (piscina, termo) a la vista para decidir qué apagar en un corte.
Modo de trabajo del inversor (prioridad batería o carga) visible y, si es un interruptor, cambiable tocando el icono.
Vista ancha 16:9 para una pantalla dedicada a la energía.
Precio del kWh y estado de venta a la red junto al bloque de red.

Ejemplo de uso

type: custom:sunsynk-power-flow-card
cardstyle: lite
show_solar: true
inverter:
  model: deye
battery:
  energy: 10240
  shutdown_soc: 20
solar:
  mppts: 2
entities:
  inverter_status_59: sensor.inversor_estado
  battery_power_190: sensor.inversor_bateria_potencia
  battery_soc_184: sensor.inversor_bateria_soc
  grid_ct_power_172: sensor.inversor_red_potencia
  essential_power: sensor.inversor_carga_potencia
  pv1_power_186: sensor.inversor_pv1_potencia
  pv2_power_187: sensor.inversor_pv2_potencia

Cómo funciona:

cardstyle: compact, lite o full. Cuanto más completo, más datos.
Los nombres de entities llevan el número de registro del inversor (battery_soc_184…) para saber qué sensor va en cada sitio.
battery.energy (Wh) y shutdown_soc permiten calcular la autonomía de la batería.

Acción

Noche · batería al 64 % · casa 450 W

Resultado

Flujo animado batería → casa
«Autonomía: 9 h 40 min hasta el 20 %»
